Устройство газового водонагревателя накопительного типа BRADFORD WHITE модель М-I.
Аппарат водонагревательный емкостной газовый предназначен для приготовления горячей воды на хозяйственные нужды. Аппарат в зависимости от типа модели работает на природном или сжиженном газе.

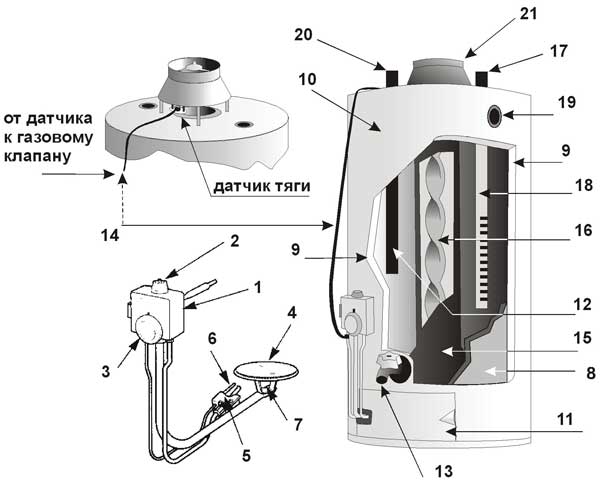

1. Газовый клапан 2. Ручка 3. Задатчик температуры 4. Основная горелка 5. Запальная горелка 6. Термопара 7. Форсунка основной горелки 8. Колба с покрытием Vitraglas 9. Изоляция 10. Кожух |
11. Заслонка 12. Анод 13. Сливной кран 14. Кабель датчика тяги 15. Дымоход 16. Рассекатель 17. Подача холодной воды 18. Завихритель Hydrojet 19. Гнездо сбросного клапана 20. Выход горячей воды 21. Стабилизатор тяги |
Схема подсоединения водонагревателей Bradford White.
На рисунке показано рекомендуемое подключение газового водонагревателя. Линии горячей и холодной воды следует подсоединять через разъемные соединения для обеспечения простоты монтажа и демонтажа. Отсечной кран на линии холодной воды следует врезать в непосредственной близости от водонагревателя. Следует обратить внимание на установку сбросного клапана по давлению и температуре, который должен быть установлен непосредственно на водонагреватель. Не следует забывать, что отводная трубка должна быть рассчитана на горячую воду. Вода из отводной трубки должна иметь свободный выход. Зазор между трубкой и канализационным сливом должен составлять приблизительно 150 мм. Минимальное расстояние от верхней крышки до потолка должно быть не менее 50 см.
